IGate,顧名思意,需連接至Internet才可設立。這限制了地點的選擇。一般不是home base就是公司等固定位置。
如將IGate通過GPRS/3G流動數據網絡連接Internet,就可成為流動設施,增加其機動性和可玩性,和一些場合設為ad-hoc的IGate。
然而,從近期Smartone沙田站電力故障、和 3 的系統問題而導致網絡服務中斷多個小時來看,Mobile IGate 的設置是脆弱的。
手頭的方案有:
方案一
配備流動上網的手提電腦 + aprs軟件 + TNC,但notebook的續航能力就是這個solution的弱點。
方案二
起初的想法是ARPS4r的router配備USB port,插上華為的上網手指,安裝合適的driver。網上有資料介紹用此種方案。關鍵是華為的上網手指型太多,合適的driver要試。再者,網上介紹所使用的上網手指型號好舊,香港market很難找。。找到都係收你古董價。到賽格買又怕有問題。正在猶疑 (實用性與金錢) 是否研究這種方案時,忽發奇想到方案三。
方案三
橫掂測試APRS訊息發送的實驗也是將手上的器材盡出,而APRSISCE 也有提供windows mobile 版,何不將之研究一下mobile IGate的可行性。
APRSISCE mobile版功能和PC版基本上一樣。經GPRS流動數據網絡發放APRS訊息。我的設置如下:
Asus P535。部電話是剩餘物資,嫌佢裝了一大堆app慢而無用,而家可發熱發光。
TNC,自製,見前文。
UV-5R,RF Device。
這個方案的關鍵是研究可否經藍芽將APRS訊息收發資料傳到TNC的COM Port。

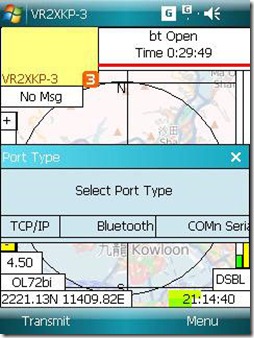

從APRSISCE program的menu,發現有一欄是port,並可新增device。device 連接支援TCP/IP ,Bluetooth,Comport。
既然是支援com port或blue tooth,如可用blue tooth建立一個virtual com port,應就可以連到TNC。
這需要一個BT to RS232 的轉換器 (BT Dongle)。在淘寶郵購一個國產的,價錢RMB145連運費。
首先,將P535和 BT Dongle配對好,Dongle插到TNC的RS232 F頭上。
然後再開啟APRSISCE建立新Port。Protocol選KISS mode即可。
Device,由於已配對好,這裡選com port,參數為:
Comport: 7
Baud Rate: 9600, 8n1
可試一下按左下角Transmit,連接TNC的發射機應有發射,monitor機應聽到packet聲,咁已經成功咗一半。

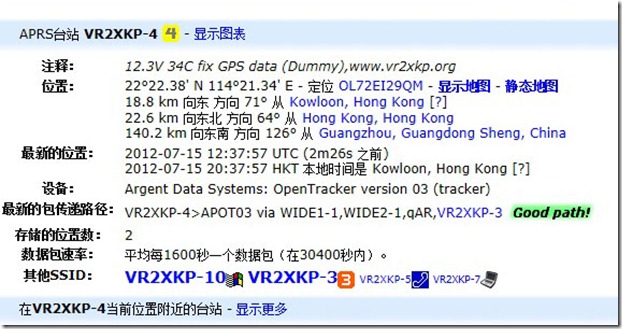

之後,用Tracker發射APRS座標訊號,如左上角見到Tracker個callsign,咁可以到aprs fi看是否見到Tracker個location,檢查訊息path是否由windows mobile relay發出,係就大功告成。

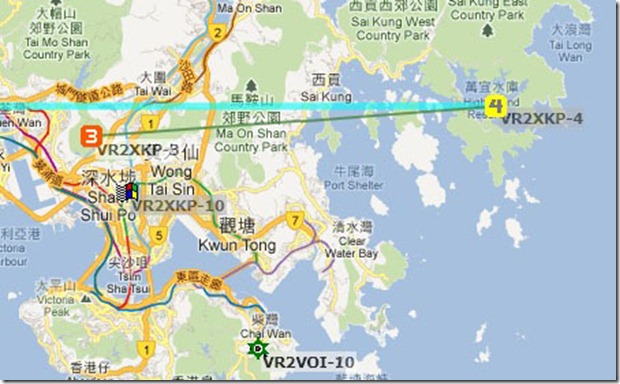

附圖所見,VR2XKP-3 是Mobile IGate,VR2XKP-4 是Tracker的Dummy GPS Data。3-4 之間的線表示4 號仔是經3號仔轉發到Aprs server
注意事項:
藍芽virtual comport設好後有 com6,com7,選com7。9600, 8n1
BT Dongle應選從機公頭,slave,RS232 M
P535不支援3 G,只能用GPRS,如真係mobile緊,張地圖需不停download map data,GPRS係好慢既。不過當IGate應沒有大影響。
穩定性
因OS是Windows mobile的關係,(Windows的非server OS很多時長期運行個多星期後就會傻) ,這個solution應不及方案二的aprs4r+上網手指+TNC。但如前提到,Mobile Igate的穩定關鍵取決於流動數據網絡的穩定。再者,ad hoc的IGate一般不會長期操作,所以這個Solution仍是一個可行的方案。
後記
由於這個Mobile IGate的設立較預期順利,利用APRS 4r router接上華為手指的方案暫且hold住,除非在market搵到價格合理的手指。
方案內所有組件皆可外接電源,將整個solution入盒,放在背囊作走鬼檔長期測試。
下一篇為 UI-View vs APRSISCE
Hello Lee,
Can you, please, explane what is the printed circuit between UV-5R and Smartphone?
Also, could you please provide a pin out for UV-5R what you have used?
73!! Yuli 4X6HP
Hi, the smartphone connect to the KISS mode TNC via bluetooth, and the TNC connect to UV-5R via cable.
The UV-5R pinout is same as Kenwood handheld.
