可攜式 Raspberry Pi 平台

rpi_case_cover

前言

上年介紹在 Rpi 安裝 ion2go+,令其成為一獨立運作的 ALE console

好境不常,接著 ion2go+ 作者就宣報停止 Rpi 平台的開發。

幸好,我的 IC-7000 控到行到。Anyway 那就將之介紹為一個 portableRpi console


我的計劃

乾濕兩用。既可插火牛,有需要時以內置電池, touch panel 獨立運作。以運行 RpiHam Radio 軟件也是不錯的選擇。

Rpi 有原裝 7″ LCD + 殼,但好貴。我也嫌 7″細,所以起用一 10.1″SDI 介面 touch screen

電源方面,使用一 Rpi 電源管理方案。可乾濕電兩用。既可用火牛供電+充電,也可用兩枚 18650 供電。如長時間以電池操作時可另行並聯加進 18650 電池組。

最終選擇是 X729 電源管理板,取其可輸入寬電壓 (6V-24V)。可另配一 oled 顯示風扇速度,電壓等資料。

X729

我配了一大 display。這個方案的官網也附送幾個實用的 python 程式,如火牛斷電 buzzer 響鬧等。

oled_v

官網: https://wiki.geekworm.com/X729-Software

Rpi 所有剩餘 USBHDMI port 引出備用。我使用的是機櫃用的接頭端。

rpi_audio

Rpi Audio 輸出太弱。推不起 speaker。要外加放大電路。我將電路直接銲在 audio jack 上,由電源模組直接取電。

可以用這個 command 測試效果。

speaker-test -c2 -twav -l7 -D plughw:0,0

sound_test


組裝技巧

big_hole

這些淘寶膠殼質量相當麻麻。應是啤膠時混進了廢膠料。後果是易脆易爆,得過平字。

最大工程是開個大孔安放 touch panel,在 touch panel 四邊底部貼上薄身雙面膠紙。機身內部則用洞洞板鎖實 panel

making_0

Touch screen 後配有 Rpi  固定柱

洞洞板也需開孔遷就頂位。另大 oled 用銅柱固定在板上。

making_3

USBHDMI 廷長線用 cable tie 鎖在洞洞板面上。

making_2

USB sound cardaudio transformers,用法同 APRS 應用。

rpi_cover

Power buttonAudio I/O 等較易誤觸,碰爛裝入凹頭。那塊橡膠防塵蓋基本上永遠彈開的…,當防水墊算。

整個 console 有點重量,為免意外向前傾倒下時撞爆 touch panel,在 touch panel 面貼幾個膠腳保護。

原設計是在面版兩側上一對金屬防撞條。但實際發現頭頂光照到防撞條的陰影會影響 screen,再加上金屬較脆膠硬,即碰撞時可能導致面膠版爆裂,所以放棄。

case_bar


膠殼上方可加上磁石貼,以供固定 USB GPS 時用。

硬件不複習。

case_finish

接線完成圖


軟件就需花點時間了,我希望盡量以 touch panel 操作。沒必要,就無需外接 KBmouse。所以需安裝一個 virtual kb

rpi_vk


virtual kb ,教學:
https://pimylifeup.com/raspberry-pi-on-screen-keyboard/

另外沒動作時,將 mouse pointer 消失。教學:
https://forums.raspberrypi.com/viewtopic.php?t=234879

實測發現,使用了 X729 後,Rpi 正常關機不能徹底關掉。要使用指令 x729off。

總結

可考慮加上一手挽,作為一個 hand carryRpi Console。配上一輕型的收發機使用,總比國外一些 HAM 友的箱型 Go Kit 方便。

Posted in AVR / ARM, Research | Tagged , , , , | 1 Comment

2024 APRS 玩 d 乜

20240401_230456

我的 FTM-350 垂垂老矣,display 開始一撻撻。唯 APRS 天氣警告訊息系統仍 good condition


前言

有新晉同好考了牌後,認識了一班大師傅,詢問有關 APRS 的玩法。得到的答案認為不盡不實,遂來 email 查詢。

一般我只會收到網誌文章內容的查詢,問到咁大 topic ,同問 ham radio 有乜好玩一樣,無 model answer 準備。

網上搜查一下資料,綜合大師傅們的答案,和檢討一下我個 Blog 的舊文。OK,原來我的網誌沒正式一文講過 APRS 的玩法。雖我認為已分散在各文章中。

網上的資料,講技術的不外講 protocol , 寫文的也不外圍繞 tracker / iGate 吹番一千幾百字。睇完你知道 APRShistory。但問你未來三年的發展,很難答得出。

我嘗試一文解答新晉同好有關 APRS 的疑問。


APRS – Automatic Position Reporting System

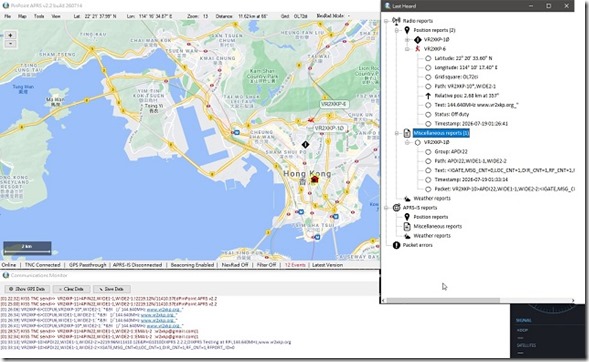

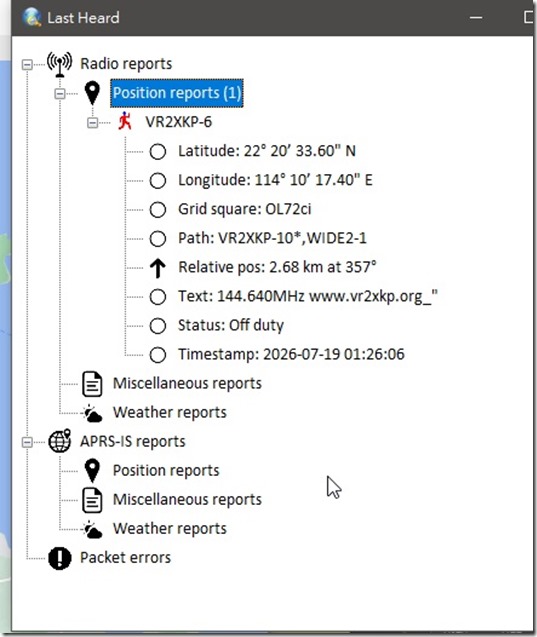

首先,大師傅的答案大意是以對講機將自身的坐標發出去,同時也可收到其他人的坐標。再配以一些 APRS 軟件,可在地圖得悉各人分佈,在 event support 有用。然而在這個 4G/5G 年代,每人的手機皆配備了 GPS ,類似的功能,APRS 做到的,一部手機電話皆做到。

大師傅的答案無錯。但明顯沒有進入 APRS 的世界裡。100% 應用向,毋需深究。

舊時代即未有 internet 時,只能 100% 經無線電傳播。加上零件,數碼技術所限,一般只能 VHF,UHF local 發出坐標。

現代化的 APRS 玩法,除可接上 Internet 外,不論軟硬件的選擇也比舊時代的多得很。

APRS 訊號處理的硬件由舊時代己屬難尋的 AFSK 的專用IC MX614,MCU + AD 線路,轉為廉價的 USB sound card dongle。功能單一的 MCU 也可由 Rpi 取代。

起用 SDR 手指加解碼軟件也無妨。在電腦,或平板上運行悉隨尊便。

不想佔用 FM 手機,無問題,近年興起的 LoRa 制式,取其價廉,糾錯能力強。

隨著近年 HF 機小型化發展,在 HF 頻段測試以至設立 iGate 也成為這一兩年 APRS 界的熱門話題。HF 有別 VHF/UHF,需用較低速率 300 Bps,或者 Robust 形式進行。

相關軟件的發展也不示弱, 西班牙同好 EA5VHK 發展出一個的 VARA  HF 軟件 modem

vara_aprs

這是同好以 VARA APRS 收發的實驗結果,ham radio 就是以電波傳送作為實驗,以遠為優。語音做到的 DX 實驗,APRS 也可做到。

講到好美好咁,但點解 involve 同好不多,或多只能在 map 上行來行去而已。

原因也簡單,想做到這些功能,需一定系統設立,自製接線同器材甚至編程能力。耐性更少不得。

買現成的通訊器材,所謂旗艦機不外內置 GPSstandard APRS 功能。強如 TH-D72,也只能外接某些型號的 Weather Station 作為一個 APRS Wx。不過後繼機也好似沒有這個功能了。

APRS 的協議是開放的,除坐標航向速度外,容許數據中加進不同的東西。由 AD 量度的電壓,濕溫風雨量以至自行編定的資料,皆可經其傳送。

以我的 APRS 天氣警告訊息系統為例,就是讀取天文台的RSS 信息,再經 internetRFpath 送出。

Text mode 的接收端除用附有 APRS 功能的接收機外,介紹過的 email,SMS,WhatsApp 也可做到。部份更支援回覆功能。也有一些玩法是基於訊息內容去控制 IO port on/off


那我以什麼器材遊走 APRS 世界

Yaesu FTM-350 配有大顯示屏,作為主要的 APRS 解碼器
Anytone AT-878UV,沒 tracker 時拿來當發射用
UV-5RRpi + TNC,作為我的 iGate
SDR 手指配 SDRangel 也是一個很好的訊號解碼器

將來則希望以 IC-7000,uSDXopen tracker 和支援 HFTNC HF 遊走。

除此之外,城市中的 home base 想收到 GPS 訊號也非理所當然。但也不能每次也到戶外測試。

gps_tr

近年我引入一套 GPS 訊號轉發器 ,有需要時在較開揚的窗邊將 GPS 訊號引入到室內,足不出戶就可在室內進行實驗測試。

h_gps

室內坐定定就可收到 GPS 訊號,不需走到街外頻撲。


總結

APRS 的玩法雖非萬能,但也非僅限於設立時命名的位置報告而已。

在新世代的 HF 收發機和軟件加持下,玩法已跨越 local 地域。配合 Internet 更早已成為是一個世界性的系統。


VR2XKP Facebook ver2.0 面世


趁復活節長假開通了 Facebook ver2.0,網址:

https://www.facebook.com/vr2xkpver2.0

雖我一向我行我素,like likesubscribe 都係按我自身進度出文,但也請不吝惜再次 like,subscribe & share
