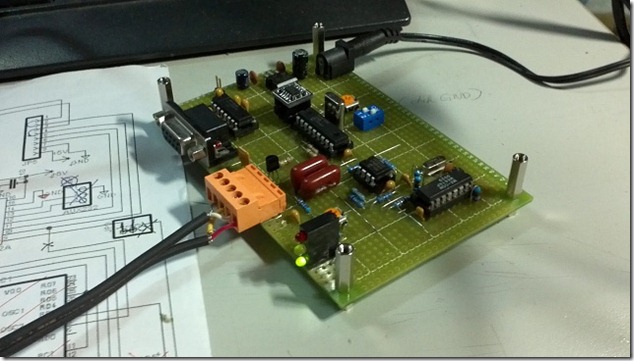

初號機，是SSID-10的一部份
咁又三個月
上星期收到web hosting的帳單，才知這個blog不經不覺開了三個月。
隨著ham radio的軟硬件更新，blog的資料、文章也需適時調較方向和 priority。當初起blog，在免費的word press試爆，因功能實在陽春，不能做到心中所想的而猶疑是否subscribe web hosting service。外國server服務好，價錢平，用得安心，但犧牲一點access time。我反而擔心沒有足夠的內容支持個blog。不過這是blog，不是webpage，對自己交待就可以，所以還是去馬，一了多年心願：取之於Internet，用之於Internet。
在翻看所有blog文章後，除捉了一些錯別白字外，也發現RPI的出現取代了ASUS router而衍生另一問題 : KISS mode TNC 的獲得變成bottle neck。當然，這是指不購買成品，以廉價的方式弄出來。個Igate都係$289，如用$8xx多買個TNC，好似有點妹仔大過主人婆。
在 ”IGate + TNC 之選擇與應用“ 的一文中，有關KISS mode TNC 的篇幅是有，但在ASUS router 難獲得的情況下；老實說，是平鋪直敘講完就算，唔太入肉。
這篇文章主要彌補該文有關KISS mode TNC的不足。
KISS mode TNC，KISS 全名為Kept in simple，stupid。
Full function 的TNC，需輸入一大堆設定，如callsign，path等，好處是可獨立運行。現代的 TNC多有KISS mode可選。
相對來說，純KISS mode TNC 線路簡單，無需設定。它的作用也僅是一道橋樑 : 將音頻packet 轉為數碼訊號 & vice versa，供上位機使用。上位機可以是電腦 或 硬體IGate等。KISS mode TNC不會替接收到packet進行CRC檢驗，所有process 也交由上位機處理。同樣，處理好的packet由上位機經TNC轉為音頻訊號經發射機傳送。
構成和更改部份
如前文所述，原線路圖的readability 不佳。下圖為重繪後的線路圖。省卻一堆用不著東西：
- 由於一開始就是做 KISS Mode TNC，Jumper 等extendable接頭可省去。
- USB chip 是昂貴的玩意，我們用USB to serial cable就搞掂。
- 原作使用的電阻系列和本地不同，部份電阻難以獲得，需用兩支電阻合併成所需數值。
- baud rate設定的JP1，JP2合併為DIP switch 。
modem部份，以MX614專用IC作為FSK的decode/encode，MCP6023 作用類似pre-amp，增加MX614的辦識率
MCU，電路的控制部份，以PIC16F628A為核心，並配以FM25640高速存取記憶體。
RS232電平轉換電路，MAX232的standard circuit。由於我打算在將來兼用上SMD的max232，所以schematic 有兩位粒max232。
關鍵零件的獲得
MX614，如無記錯，是那些年一併從N1VG購入。
FM25640，這是market買不到的，需在digi-key 購入。
其他IC，在RS or element 14 購入即可。個人偏好RS，因網上訂購是即日送貨上門的。
MCU PIC的編程
PIC16F628A支援Low Voltage Programming，只需幾支電阻就可經serial port編程。需留意電腦速度對編程timing有影響的問題，和實驗証明，notebook serial port 電力不足以應用這種方法。
Low Voltage Programming:
http://home.vrweb.de/~lotharstolz/stolz.de.be/lvpc/index.html
我的LVP cable
注意事項:
MX614的crystal用 3.579545MHz，找不到才用3. 58MHz。
編程前詳閱readme檔，有二個EEPROM的 byte需寫入特定字元，否則該TNC只能Rx only。
VR1 (R13) 為Tx delay。調至最大以降低失敗率。
VR2(R12) 為Tx Audio，調至中間位子位置即可。

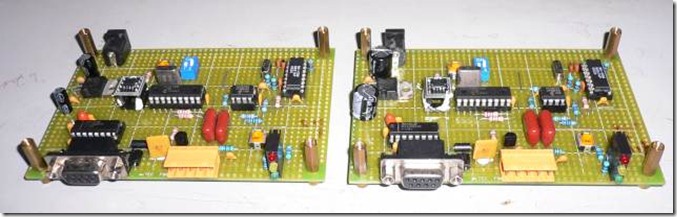

二號和三號機，用作線路穩定性測試，和日後 APRS 訊息網絡協同操作實驗之用。當你要用三部機，你就會發現和買三部成品的$分別。我三部機成本少過一部成品機的價格
總結
團結就是力量，和一些志同道合的ham友一起收集所需零件，除可分擔運費外，製作時對線路和KISS mode protocol的認識是買成品得不到的。
KISS TNC線路簡單，spec 也只不過是一頁A4紙而己。隨著MCU運行速度的增加，累積經驗後而放棄MX614而自行設計一個KISS TNC是可期待的。
