年頭網上見到一些供車機用的 BT 手咪，外殼用回一般國產手機的殼，磚頭外形不討好。承惠 RMB250。
遂想自行以手上有的手咪改裝。而家見到有La，和我的構思一樣，用 Yaesu 手咪殼，叫價更進取，承惠 RMB480。
咪線，其一同途係連住主機，等你知道個咪係邊部機。以 BT 代之，玩下還可，實際作用不大。
咁我表演下，以約成品十份一價錢做一個 BT手咪，前題係你已有一個 Yaesu 咪。
Yaesu 手咪 MH-36 vs MH-48
MH-36 內置 DTMF IC ，MH-48 則只是 keypad matrix only。
MH-48 外型稍大，沒有 IC 線路，應更好改。我的 MH-48 是原裝 FTM-350 配的，不拿來做白老鼠了 。
MH-36 則有兩個國產的，那拿來試一下身手吧。

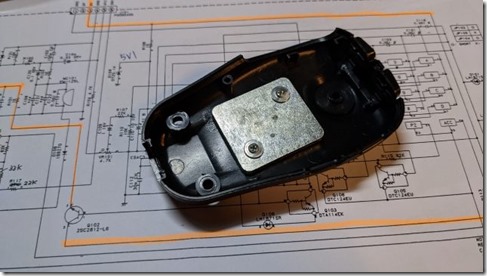

MH-36 雖稍細，但打開後，拆去背殼的鐵塊，在 SMD 和鋰電年代，空間是很大的，相當好改。

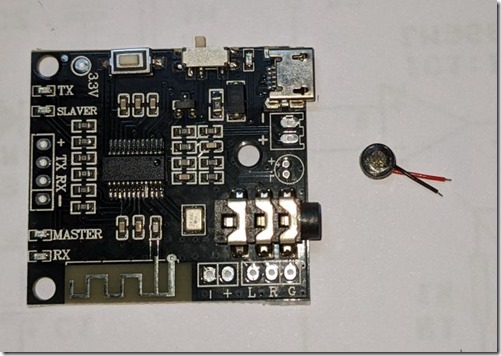

關鍵零件 – 藍芽對講 module

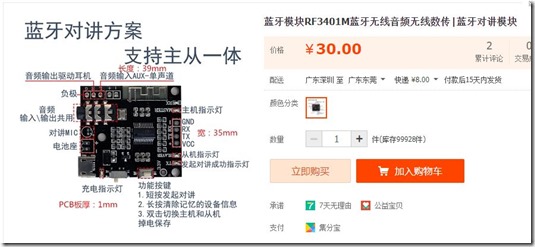

RMB30 1 pair，不份 master/slave。
運作方式，供電後，自行搜索 slave 並接上。然後在任一方按 button 發起對講。有別對講機的方式，這是 full duplex，即兩邊傾計咁。
MH-36 改裝重點
退銲一對講 module 的 3.5mm audio 插座，省點空間並作為手咪的 BT 部份。
退銲 MH-36 內的接線座，以方便接線。

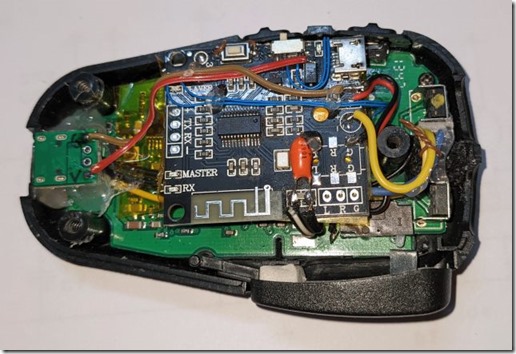

以三文治形式組裝。底是手咪 PCB 貼厚身雙面膠紙，然後是鋰電池。上再貼雙面膠紙，上是對講 module。
拆掉 MH-36 PCB D108 5.1V Zener，用不著。由於要供電給手咪的 DTMF IC，所以從 module 的 + – 取電到手咪 PCB。
藍芽對講 module 是傾計咁，我們要將之模仿成對講模式。
很簡單，將手咪內的電容咪 – 極接線接 PTT 按掣一端，按掣另一端接回電容咪 – 極於 PCB 的銲點。
將手咪 PCB VR101 4.7k VR 輸出端用接線銲到 BT module 咪正極，作為 DTMF 輸出。
其他改裝，是將 lock 掣變為手咪開關。將 lock 兩腳的 PCB 線路 cut 斷，接 module 的開關兩腳。
上面的 up 掣兩腳的 PCB 線路 cut 斷，接 module 的發起對講 push button。
Front side 左上的 LED，改為綠色，接 module 的 TX LED，作為和主機接上的指示燈。
另一樣改裝是，Yaesu 手咪 keypad 背光 LED 是徧暗的。將 PCB 上串 LED 的電阻改小。這是個人喜好，與 BT 咪功能無關。
充電線路 與 鋰電的選擇

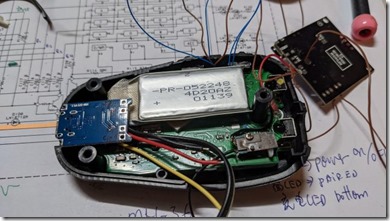

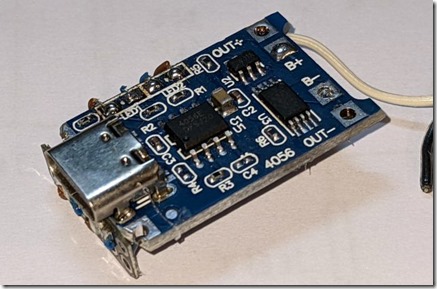

這個 project 至今算是第二代了。話說初版起用了擺放多年，較簿身沒保護板的 li-ion polymer 電；配以一充電板，以求快速充滿。
事與願違，不知是充電電流過大，還是舊電存放太耐問題，充放數次後就明顯發漲了。
1st version
唯有換上另一厚身，有保護板的1000mA polymer電。那需用回 module 內的充電線路。

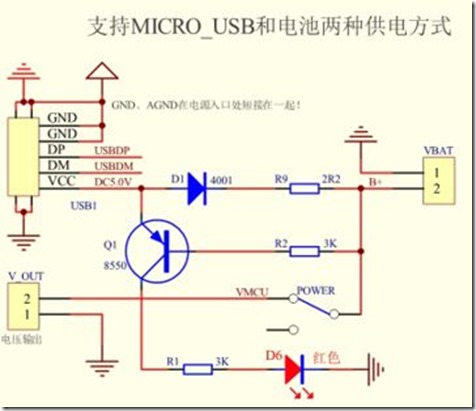

留意，module 的充電線路很簡單，基本上只用一 1N4001 將輸入的 USB 5V 降 0.7V 給充電。所以 Li-ion polymer 電必需配有保護板 。
實測一般 5V USB 火牛需充很久。5.2V 的則需時較短。
充電接口用上 type c。外殼弧位和 type C 很配合。
庸人自擾的 noise
這是這個 project 最苦惱的地方。手咪早已內置了一個電容咪，很正常用回。咁就出事。線路接起後，發現噪聲很多。
解決 noise，手法不外打 Tat. cap，加 RC filter，甚至按 MH-36 線路的電容咪後加進前置線路。但效果不甚了了。
解決不了，用上最後一招，將跟 module 附送的迷你型電容咪用上，和測試時一樣，音色不算出眾，但也沒有那些噪聲。OK，不截騰了。將這 mic 換上，原本膠殼內大大的 mic 空間，用防靜電棉填充。
車機接頭部份
Yaesu 多用上 6way 電話座。為求方便，我用是的 network 座 module。另一對講 module，將音頻輸出經衰減電阻線路，再串一 0.33uF 電容接車機的 mic 輸入。如你的車機有 VOX，咁就已經完成。

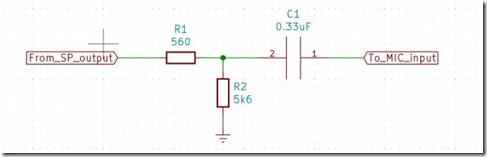

衰減電阻線路
VOX (聲音觸發) 線路
講明係通用，當然要顧及沒有 VOX 的車機。起用一 VOX circuit 就搞掂。我用的是以下這款。取其寬電壓和所需零件我都有現成的。
circuit from https://electronicscheme.net/mini-voice-operated-relay/mini-voice-operated-relay-2/
留意，將 R3 電阻值改為 10k 可將講完後的 cutoff 時間改短，否則要等約 1sec 才會放開 PTT。我連 relay 都唔用，刪掉 R1，D1，relay，LED 部份。在 R2 和 Q1 之間串一LED，Q1 C 腳串一 22k 到車機的 PTT 。

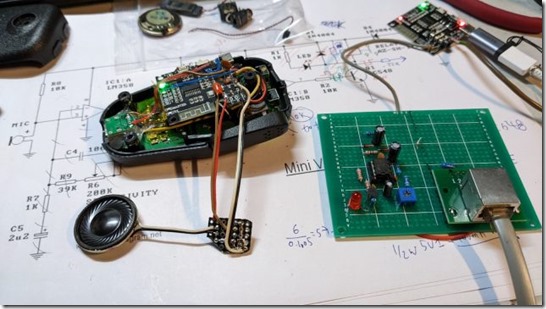

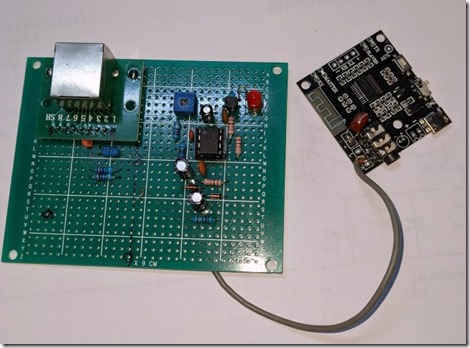

這是車機部份完成圖， module 暫仍用外置 USB 火牛供電。接車機的 VCC (約8-9V) 再用 LM1117 降壓至 5V 供電應沒問題的。
YouTube Demo
先以 FT-90 配外置 VOX 操作，繼以 FTM-350 的內置 VOX 示範。
總結
所謂 Yaesu 通用 BT 手咪，受限於接頭而已，換個接頭，其他品牌也應照用如儀。
外加設定，也可在手咪內的音頻輸出(車機端也需引出 audio配合)加上 amp 再接迷你 speaker。不過實用性不大。
較實際的是如有 USB 無線充電器的同好，可在 mic 背接上充電線圈，那連底部的充電的 type c 頭也可省回，增加玩味。
我不會說這個只值幾十元的方案秒殺十倍價錢的商品，但我真的不明白用藍芽代條 mic 線要人仔五舊水囉…
Have fun
