上周五發射的中國繞月飛行器 4M-LXS (Photo from AP Photo)
這是一篇突稿,綜合英國 Practical Wireless 11月號和網上的資料。
於上周五發射的中國繞月飛行器,己於國際協調時間 (UTC) 10 月23日17:59 成功發射。實驗數據在 VHF ham band 以 EME 用到的 JT65B 制式回傳。首個回傳 beacon 於 19:18
成功接收。
無線電訊號技術規格:
- 飛行器名稱:4M-LXS
- 電台呼號: LX0OHB-4M
- 頻率:145.980MHz,SSB (Practical Wireless 11月號指頻率為 145.990MHz,估計是前期資料)
- 數據制式: JT65B
- 發射功率: 1W – 1.5W
- Doppler shift: 預計正負達 2.2kHz
- 行程:八天,往返程各四日 (回程較去程容易接收,越近地球當然越容易接收)
4M-LXS 的訊號發射器 (courtesy of AMSAT UK)
訊號發射器部份由盧森堡一間公司設計。不知是否頻率在 Ham band 和使用了 EME 常用的 JT65 關係,外國 ham 界很多這次實驗訊號的資料,並鼓勵同好接收和回傳報告到盧森堡的數據處理中心。
接收方面,需一台 VHF SSB 的接收機, 高增益指向Yagi ,附訊號前置放大器更好。
Cross Yagi (Photo from 盧森堡公司 official website)

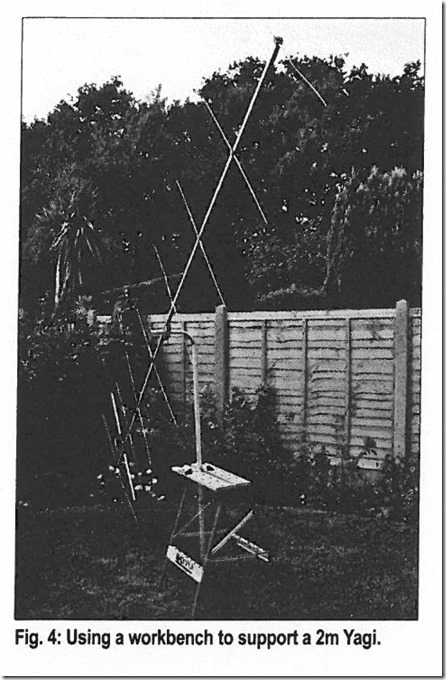

9 element Yagi (Courtesy of Practical Wireless Nov-2014 issue)
留意接收用的 Yagi 的 polarisation,如用cross yagi (十字形)勝算較高,普通的如表現較差,則需人手擰 90 度去比較測試效果。
詳解
http://sv1bsx.50webs.com/antenna-pol/polarization.html
JT65
JT65B 是用於 VHF 頻段的,而 JT65A 則是 HF 頻段。
JT65B 設計善於低速傳輸,是配有 ECC ( Reed-Solomon error control code) 的 65-FSK 調制方式。每一字符需約4秒時間接收。

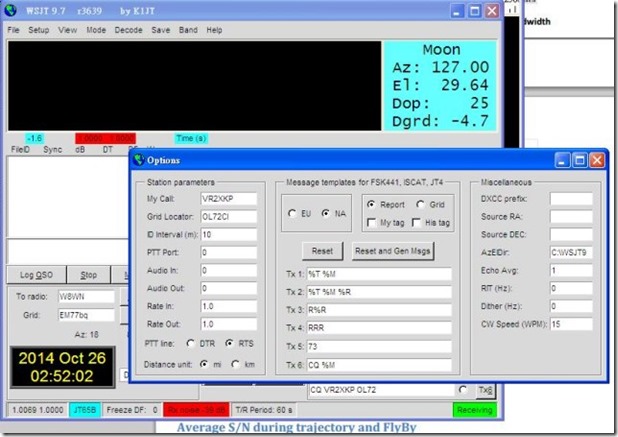

JT65B 數據解碼當然需一台附有soundcard 輸入的電腦,軟件使用 EME 通訊專用的 WSJT。安裝後,需到 setup => option 設定呼號和 locator。WSJT 可跟據你的位置而標出月球的方位,仰角等資料,所以 locator 需按接收位置 set好。
而 4M-LXS 發出的 beacon 內容如下:
表一 (每一分鐘的發射訊息內容)
開始時間(秒) | 為期 (秒) | 訊息 |
---|---|---|
0 | 1 | 發射機開,有獨特的 tone 音頻表示 |
1.2 | 46.8 | JT65B 訊息(見表二) |
48 | 10 | 一串音頻 audio tone |
58 | 2 | 發射機關 |
表二 (JT65B 每分鐘發射訊息)
時間(分鐘) | 內容 |
---|---|
0 | 呼號與任務已執行時間 |
1 | 電文 |
2 | JT65B Global Message (共13個字符) |
3 | JT65B 飛行器實驗回傳數據 |
4 | JT65B Global Message (共13個字符) |
有用連結
http://www.southgatearc.org/news/2014/october/lunar_ham_radio_payload_launched.htm#.VExebpSSzhc
http://moon.luxspace.lu/receiving-4m/
https://ukamsat.files.wordpress.com/2014/09/lxs-4m-eme2014-a4-v3.pdf
http://amsat-uk.org/2014/10/15/4m-lunar-payload-integrated-keps-released/
總結:
正如 ISS Shall We Talk 的最終章提到,EME 入門門檻較高。而現有一訊號可被監聽,如現成設備許可,實一試無妨。
