前言
有 D-star 器材之用家,自然想將 D-star 的坐標資訊上傳到 aprs.fi。本文主要探討廉價的方法實行之。
D-PRS
D-star + APRS 混合使用統稱 D-PRS。
香港業餘中繼數量上計是很多,但制式種類單純;資料顯示D-star 中繼僅一台,且應沒聯網的。
無可否認,中繼是 Ham 網絡 infrastructure 的一環。但此等數量與種類的比例,是不合理的情況。
沒有 D-star 中繼,除不能中繼 D-star 的語音外,也不能將 GPS 訊息 route 到 aprs.fi 地圖。用家唯有自求多福。

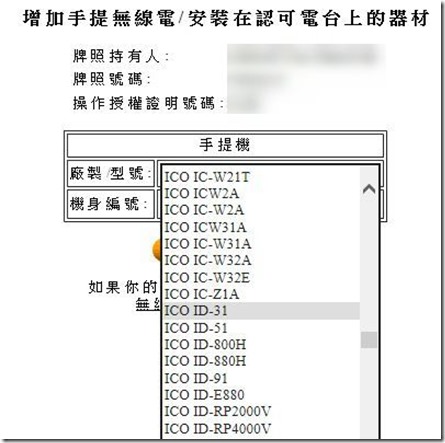

就是這些原因,我以為香港 D-star 的用家不多。但到上網登記詳看己核準型號時,發現不少型號的 D-star 機也包括在內。原來香港也有不少 D-star 用家。
ID-31
我只有一部 D-star ID-31,郵購自日本 Yahoo。先分享一下心得:
幫襯代理時,找些平價和可靠的代購公司。大的代購公司往往收取貨價的 10% 為佣金,不要花寃枉錢 。
一些商店的 Yahoo 放售,是會收取 5% 消售稅。不過,經常也有 Ham 私下放售全新的機種。一般已列明所包items ,明碼實價。
日本本土用機和 Export 出口機 是有分別。Export 機基本上已放頻,沒鎖任何功能。一般在香港買到的行貨皆是這種機。相反,日本本土的水貨機應標有 j mark 嘜。我理解,日本有完整通訊工業,土炮通訊機很易購入,繼而發生非法廣播所產生的各類干擾。
日本政府為杜絕 Ham 機被放頻後當商用機不法使用,遂下令本土用的通訊機內的 Firmware source code 不能載有法例容許操作頻率以外的部份。
那即是說睇諒你 hardware 設計有需要一機通全球,但軟件方面請扣起 out band 內容。這些機是放不了頻的。
這應是 J Mark 了
日本和香港的 VU band 相類,影響不大。年青時很雀躍改機放頻,視之為能力之表現。現在人成熟了,免不過都唔想劏開部機。
就整體設計而言,我是給 ID-31 很高分的:
重量適宜, mono band 關係,和 dual band 比是有點不公平的。
和 Kenwood 機比,修長身型手持感覺不累。但這也犧牲了一點電池的容量。
Volume,Squelch 的旋鈕手感一流,國產機沒得比。
雖沒有 keypad,但版面設計很好,用附送的編程軟件 set 好就無需大修改了。
Menu 和系統各可選日,英文顯示。我將 menu 設為了英文,系統為日文,就可用日文漢字。
附有常用日文漢字表,可靠此人手輸入中文資訊。
D-Star to APRS
起初以為兼容 FM analog,可作 aprs 傳送,但失望而回。
問題來了,他內置 GPS,如可 GPS 坐標訊息傳到 aprs.fi 就 very good 了。
網上搜查資料,多是 demo 以 D-star 手,檯機為基台,接收 D-star 訊息和轉上 aprs.fi 上。
咁就死,我倒不能為了試下支豉油好唔好味而買隻走地火雞返來。
幸好,在測試如何設立數碼通訊用的 reflector 時,發現一些 hot spot 軟件功能整合了 aprs。我沒有足夠設備起個 reflector ,因欠 AMBE 解碼器。
AMBE 解碼器,負責 decode / encode D-star 語音訊號。她可以是 USB 手指,或孭仔板(e.g.用在 Rpi)。在同一網絡上有電腦配備 AMBE 解碼器,也可將收回來的 Data stream 經網絡上傳處理。
儘管如此,作為一個 D-star Rx iGate 應是可以的。而所有東西都已 on hand,放手一試無妨。
硬件部份
是 Raspberry Pi 2 (一定要 2 )。USB 外接 USB sound dongle,USB to RS232 接線。這接法和 Echolink 的是一樣。唯一分別,收發機需支援 9600 速率。我 demo 的是用 TH-F7。
外國網站時有比較各款 USB sound dongle ,並得出部份不能用在 Rpi 的結論。我則較好彩,市面上買到的暫只有一隻多年前購入的不合用。圖中這款更是淘寶人仔 5 蚊的貨色,入了半打夠我用幾年。
寫到這裡,可能有人會問,你又話平價 solution,你部 TH-F7 都唔平。我的答案是用 TH-F7 是方便 demo。其實大部份車機都支援 9600 bps 的。Ham 界是有人辭官歸故里,有人漏夜趕科場之地,久不久就有人放機,揾部二手車機隨時只需幾百元就有交易。
留意,不論用什麼機種,請設為 9600bps 備用。另這是 Rx only 的 iGate,那條 USB to RS232 接線是用於 PTT,其實可以不用的。
軟件部份
請下載 Western D-star Rpi Image。開發者是 G4KLX。
你可選 Arch – LXDE Raspberry Pi 2 或 D-StarRepeater + ircDDB + VNC Jessie 版本。
雖兩版本也是約 8G,但 arch 的 size 大少少,我的 scandisk 8G 剛不夠載,需起用 16G 咭。由於我有較多 8G 咭,所以 demo 以後者示範。
作者稱 arch 版本較其他版本效率較好,我粗略測試兩者用作 iGate 上,效果是相若的。
但我要強調,粗略測試是少於一小時的反覆調試。比較效率應長時間運作才可看出端倪。

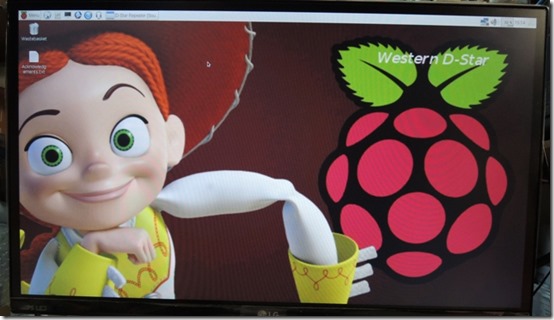

Clone 完,boot 起機,是 Toy Story 的 wallpaper。
看這個 wallpaper,彷彿回到過往美好年代。

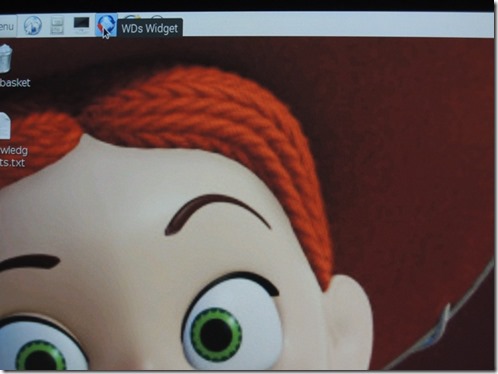

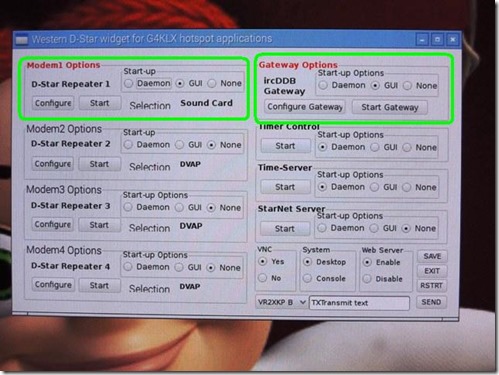

按 WDs Widget,我們只需 config Modem 1 和 Gateway。

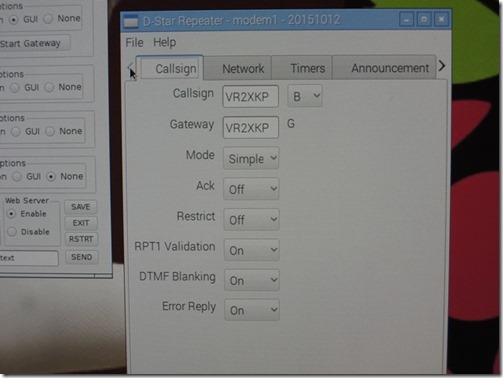

設好你的呼號,B 代表 UHF 運作。

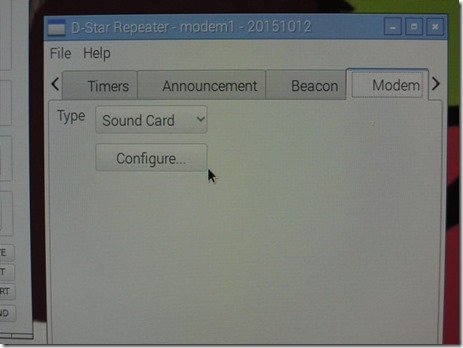

然後設定 soundcard Modem

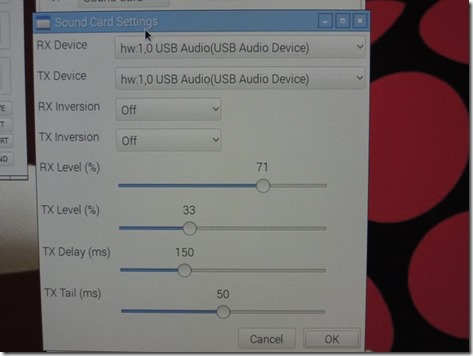

Soundcard 選 USB,其他 parameter 不變
承上文,發射可以不設的。如要設定,config 請選2

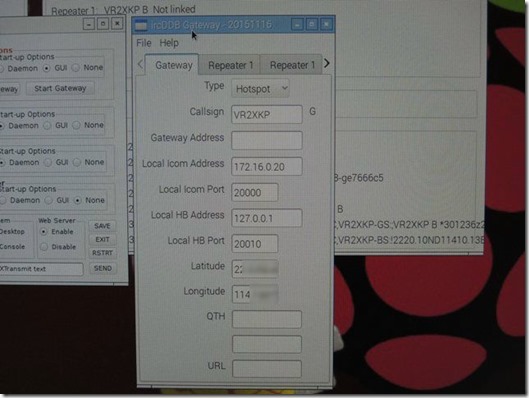

Gateway 設置

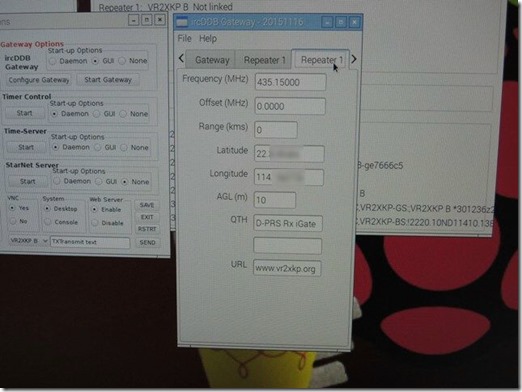

呼號同 modem 中的 gateway 設定,人手設置好經緯度

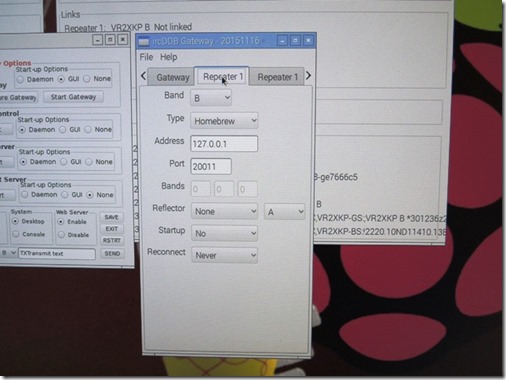

Repeater 1 的設定如上,按自己的需要增減

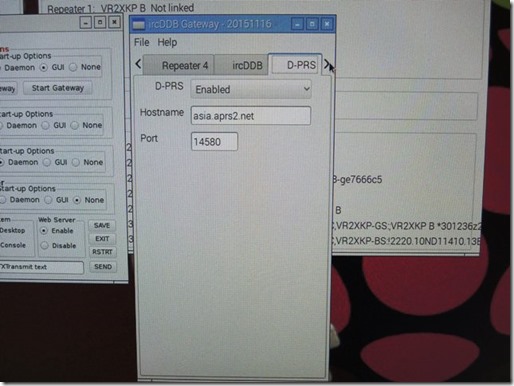

D-PRS 當然要 enabled。host 可改為 Asia 亞洲區的 server

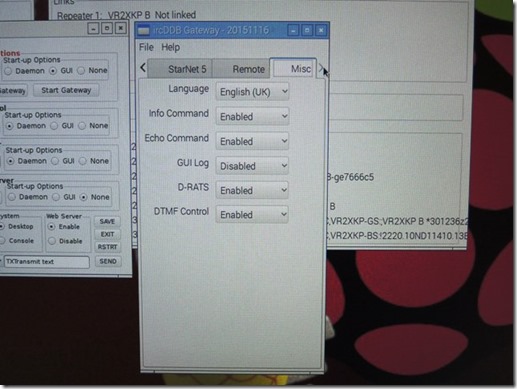

在 Misc 一欄,將 D-RATS enabled。有玩開 D-Star 應知這個免費軟件 D-RATS。她和這個 iGate 怎協同使用未有時間鑽研。先踢著再算,反正不會爆炸。
Save & Reboot。作者很細心,reboot 後是自動運行的。
留意需是-B,但底下有個-S墊底的。
手機設定
手機設定相對關鍵,需配合 RPi 設好的中繼資料。用 direct 是不會轉至 aprs.fi。
Repeater 需設為 RPi 相應的呼號,後加一空格和 B,(即全個 callsign 為 8 位)。
以本人的 callsign 為例,就是“VR2XKP B” 了。
由於 D-star 機中繼的 Duplex 必需輸入,所以設為 Dup-,offset 設為 0。
GPS 部份
GPS 模式需設為較新的 GPS-A (DV-A)。
GPS Auto TX 設為 OFF,即發射為手動 PTT。

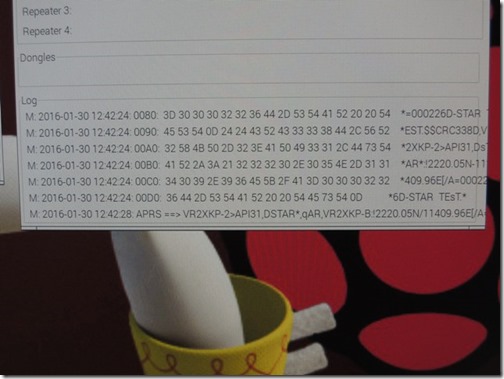

From Rpi 的兩程式顯示,ID-31 的 GPS 坐標資訊是 PTT release 時發出的。類似 APRS 的 Mic-e 玩法,不過數碼就無聲的。
留意,不要以 key 機即放手的方法去試,沒反應的。估計是設計考慮誤觸而做了 delay。需 key 機起碼約 2sec 以上才會放手時發出 GPS 坐標資訊。
不論預先儲存的 manual position,或動態 GPS 方位,皆可轉到 aprs.fi。
唔識就嚇死,識就笑死。將 D-star 坐標轉到 aprs.fi 就是如此。假如閣下現用 D-star 車檯機作為 aprs 轉接站,可考慮以此方案代替,將被 hijack 的 D-star 車檯機釋放出來又多部機玩。
後記
Again,香港沒有聯網的 D-star 中繼,對一眾用家想將 D-star 坐標轉到 aprs.fi 帶來不便。我的 D-PRS 系統是實驗性質,沒條件對外開放使用。
如有本地 D-star 用家位置理想,並想以此方案設立一個 Rx iGate 供 Ham 界使用,需技術支援可向本人提出。
猴年將至,謹祝新年進步。
Ham 友告知,VR2 RDS 是 D-Star 制式中繼。上文因應這項資訊更新了部份內容。
Hi XKP,
VR2DSR D-Star VHF repeater 145.825 -0.6 DV mode, QTH Hong Kong Island Mid level, I build the DPRS gateway on that frequency with QTH on Tuen Mun, but is not a 24 hours service at the moment. I am building another set of receiver and hope to put that on 24 x 7.
VR2RDS D-Star UHF repeater 435.0125 -5 DV mode. QTH Tuen Mun.
Both repeaters are not linked with internet D-Star network, yet. Hope to get that link in soonest future.
73 de VR2YDC
