本文載於 2018 年 11 月 qst 雜誌，網上 search 一下資料，原來原作早己上網，只是加了 Arduino 去計算輸出功率。
Source:
http://www.ai4ji.com/projects/dummyload.htm
這款自製 dummy load 油浸散熱下，可承受 200W 輸出功率達 5 分鐘。

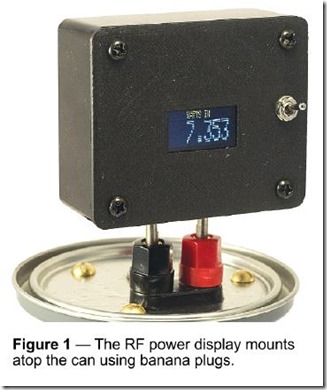

而本文是 bypass 了功率計這 part，原因是需要有另一功率計去調較讀數。
問題來了，有功率計的，不需這種迷你顯示 meter。
Courtesy of Nov-2018，QST
沒有的，想仿製但沒有另一功率計去調較讀數，出來數字唔精準。
所以本文專講 dummy load 自製。
Dummy load 也見於業餘無線電考試範圍內，這是一個實淺的好機會。
在 SWR meter 輸出端接駁天線，多是用來測試發射機與該天線系統是否匹配，駐波要小。然而，有時在焗狹窄室內量度手機天線，讀數也會受環境影響。
如我們需測量發射機的輸出，或當中的連接線，接頭是否ok，需不受環境影響，輸出就需接駁 dummy load 了。
Dummy load 吸收絕大部份發射機電波能量(係有少少泄漏)，並轉化為熱能。

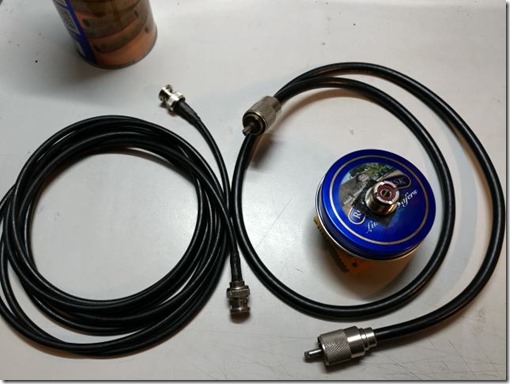

以上兩種方法，common part 係接線。接線係大題目，可以講一篇文，這裡用最簡短的形容：越短越好，情況許可，用粗 cable，儘管量度的是手機，用轉換頭接粗 cable，尤其在 UHF 頻段。
幼線如 RG-58，在 UHF 下駐波稍大，所以過往的測試 demo多在 VHF 完成，又或以粗 cable 5D 完成。Dummy load 接頭用 M 頭，不要用 BNC 了。

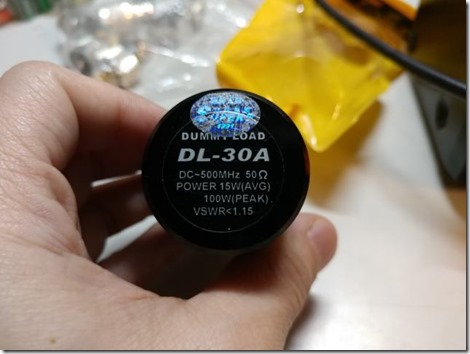

商品化的 dummy load ，如附圖的規格是 15W，瞬間100W 。
官網圖片
有一些罐裝油浸型的，最高可承受 1000W。
我們今次試製的是介乎兩者。
並廿枝 1k 等於 50 Ohm

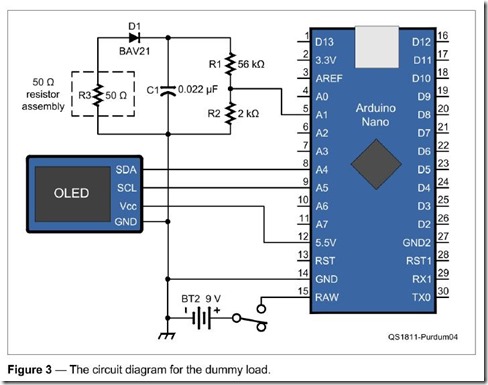

原線路是廿枝 1k +/-1% 電阻 in parallel，得出 50ohm。並配一簡單整流分壓電路，檢波後將能量輸為電壓，火數越大，電壓越大，反之越小。
Courtesy of Nov-2018，QST
1k 電阻火數是 3W。20 枝並排就得出最高耐功率 60W 了。
留意電阻物料是 metal film 金屬薄膜，一般誤差 1% 電阻均是 metal film 的。
這裡用 metal film 電阻，主要取其低電感特性。
60W 50 Ohm，經油浸散熱後其最高承受功率可達 200W。
油，文章中起用的是 mineral oil，即礦物油。香港人聽落就會眉頭皺，邊道搵 d 礦物油返 o黎，神油可能易搵 d。

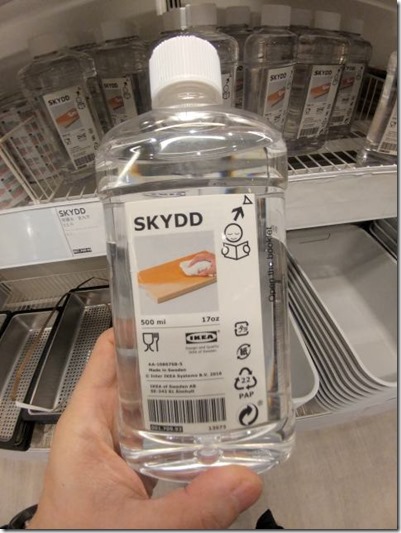

結果神推鬼壅給我在宜家買拖把時見到有，分膠樽裝和罐裝。
官網圖片
咁油浸定唔浸
首先，要清楚知道商品化罐裝油浸型 dummy load 的用途。
從其特性圖得知，其可承受高功率約數分鐘。所以，其用途是維修向的。維修，測試發射機的後級功率部份後，要 full pull 輸出一段時間，証明輸出火數穩定，散熱風扇等工作良好。
這種測試，一般業餘電台同好是用不著的，所以唔油浸，只 60W 手車機向的同好是 ok 的。我們的測試不外幾秒，知道輸出火數，SWR 等。個 load 熱了，放開 PTT，攤凍再試即可。
至於我放棄油浸的原因，倒是一個實際問題。潛在漏油問題解決不了。倒瀉油比倒瀉水煩 n 倍。

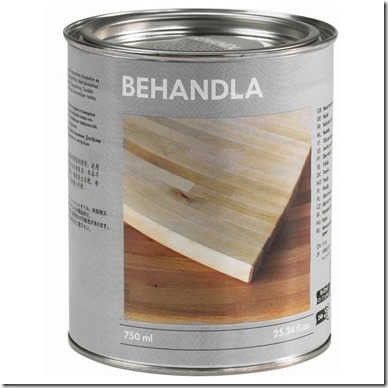

以宜家罐裝礦物油為例，打開，倒掉一點剩 7-8 成蓋過電阻，頂蓋開個孔給 RF 頭即成。
這是理論，開個孔給 RF 頭容易，但這個 RF 頭的外殼 (GND) 需和油罐絕緣，否則 high power 下 接觸到個罐隨時觸電。
要和油罐絕緣，個 RF 頭螺絲位可包膠紙，頂蓋上下貼膠紙。但罐內有油，油接觸到這些膠紙會否令其黏性融掉，油也會在蓋頂的孔漏出等等。
總之一大堆唔係無線電既問題，解決不了，也不花時間研究了。
組裝

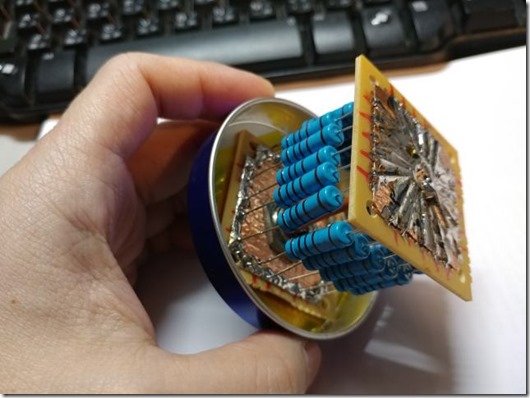

將廿枝電阻銲在兩塊萬用板沒難度。RF 頭條件許可應用 M頭，否則用 BNC 吧。M 頭在 UHF 頻段較好。
電子方面相對簡單。
鐵罐方面，用餅乾罐就 ok 了 。開孔方面，留意餅乾罐鐵片很薄，容易開但披鋒，鐵碎也很鋒利。

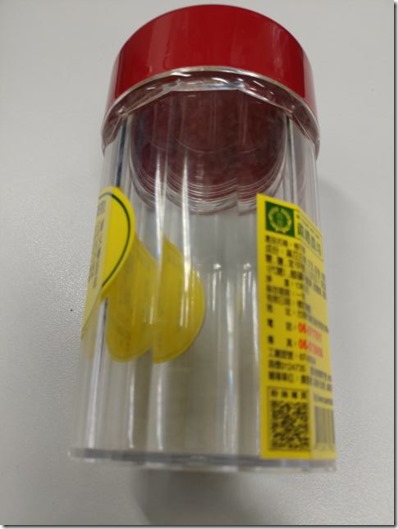

這方面有困難的同好，其實也可以用一些耐熱的糖果，零食罐，外包錫紙就 ok 了。唔包，也只是電波外泄，對周遭影響很微，因大部份能量也被電阻轉為熱能了。
業餘的手作仔，不對外界產生干擾其實可以很隨心的。

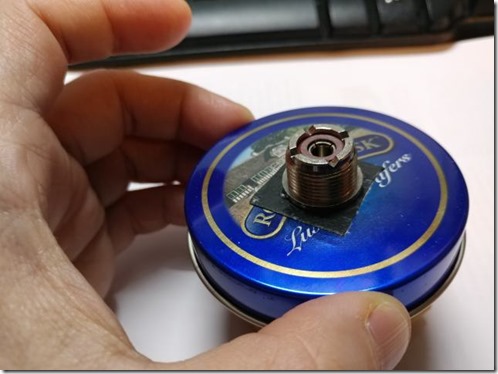

用鐵罐的，要留意上文提到的 RF 頭與罐身絕緣問題。
絕緣後必需用萬用表量度兩者電阻無限大。
銲完後，用萬用表再量度一下 M 頭的電阻值，應是 50 ohm，如是 52 ohm 或更大，就是有電阻腳未銲到了。
實戰

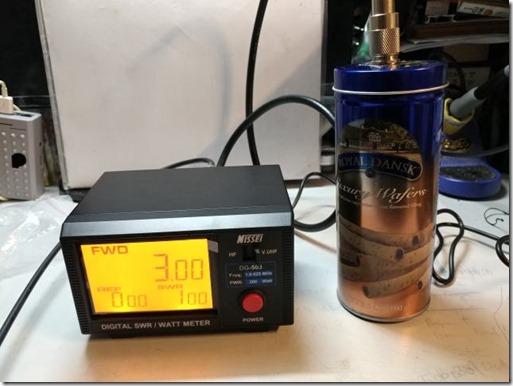

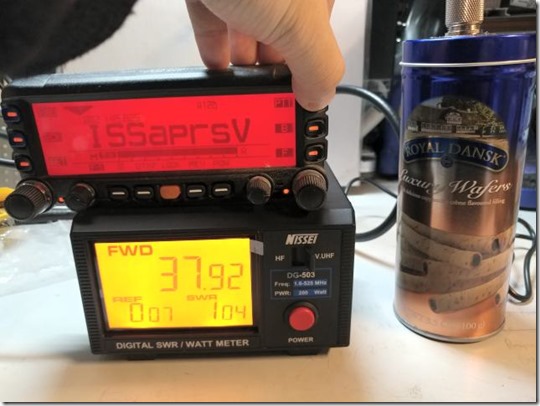

測試前再三檢查線路與鐵罐是絕緣。先以手機 low power 測試一下，駐波，功率讀數 ok 的話，再以車機 high power 輸出，效果良好。
總結
廿枝電阻就是一個 60W 的 dummy load 了。失敗機率少，比百多元的商用 15W dummy load 便宜 n 倍。是一個簡單合用的 weekend project。
